Ce este o „lampă anti-explozie-”? Dezvăluirea mitului și dezvăluirea ingineriei
Dacă ați auzit vreodată termenul „lampă anti-explozie-, este posibil să vă fi imaginat un bec cu un scut indestructibil, conceput pentru a conține o explozie internă violentă. Deși această imagine este convingătoare, nu este complet exactă. Adevărul este atât mai nuanțat, cât și mult mai ingenios.
Deci, ce este o lampă-antiexplozie? În scurt,nu este conceput în primul rând pentru a preveni explozia becului.În schimb, misiunea sa de bază este de a preveni lampa în sineaprindereao atmosferă specifică, periculoasă, care o înconjoară.
Acest blog se va scufunda adânc în lumea iluminatului-anti explozie, clarificând ce este, cum funcționează, standardele critice care îl guvernează și de ce este piatra de temelie a siguranței în nenumărate industrii.
Concepția greșită de bază: Conținerea unei explozii vs. Prevenirea uneia
Să lămurim imediat ideea greșită principală:
Mit comun:O lampă antiexplozie-este construită pentru a rezista și a conține forța propriei sale becuri interne sau componente care explodează.
Realitate:O lampă antiexplozie-a fost proiectatăpreveni o explozie externăde la producerea. Acesta realizează acest lucru asigurându-se că orice scânteie electrică, arc sau temperatură ridicată a suprafeței sunt generateîndispozitivul nu poate scăpa pentru a aprinde gaze inflamabile, vapori, lichide sau praf din mediul exterior.
Gândiți-vă la el nu ca la un adăpost împotriva bombelor, ci la o închisoare de maxim-securitate pentru scântei și căldură. Potențiala explozie este în exterior, iar sarcina lămpii este să nu lase niciodată elementele sale interne să devină cheia care deblochează o catastrofă.

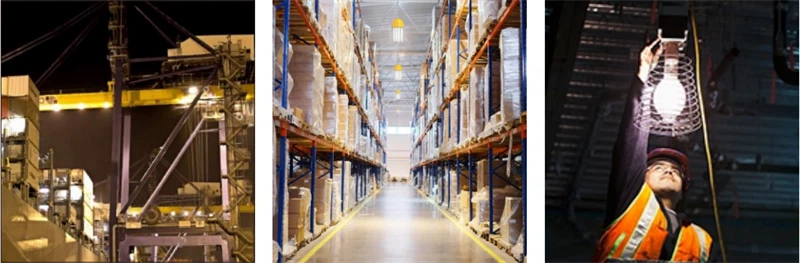

Unde este necesară această iluminare? „Locația periculoasă”
Luminile antiexplozive-nu sunt pentru camera dvs. de zi. Acestea sunt obligatorii pentru utilizare în zonele clasificate caLocații periculoase (clasificate).. Acestea sunt locuri în care atmosfera poate deveni explozivă în timpul operațiunilor normale sau anormale.
Exemplele comune includ:
Petrol și gaze:Rafinării, instalații de foraj, fabrici de procesare.
Chimice și farmaceutice:Unități care manipulează solvenți, vapori sau pulberi fine.
Minerit:Mine subterane în care sunt prezente gaz metan și praf de cărbune combustibil.
Manipularea cerealelor și agricultura:Silozuri, mori de făină și elevatoare de cereale în care praful din aer poate fi foarte exploziv.
Aerospațial și auto:Cabine de vopsea și zone de distribuire a combustibilului.
În aceste medii, un întrerupător de lumină standard, o conexiune slăbită într-un corp de iluminat sau chiar suprafața normală fierbinte a unui bec ar putea oferi sursa de aprindere pentru o explozie devastatoare. Corpurile de iluminat-de explozie sunt concepute pentru a elimina acest risc.
Cum funcționează de fapt? Principiile Ingineriei
Termenul „antiexplozie-” este un concept de inginerie specific, nu un termen de marketing generic. Corpurile de iluminat ating acest rating prin mai multe principii cheie de proiectare, adesea folosite în combinație:
1. Limitare (Principiul „-Proba exploziei” în sensul cel mai strict)
Aceasta este cea mai comună metodă. Corpul de fixare este găzduit într-o carcasă incredibil de robustă, de obicei realizată din aluminiu turnat sau oțel inoxidabil, concepută pentru a rezista la o presiune internă imensă.
Procesul:Dacă un gaz inflamabil s-ar pătrunde în corp și o scânteie internă l-a aprins, carcasa este suficient de puternică pentruconţine explozia rezultată.
Calea Flăcării:În mod crucial, îmbinările în care ușile sau capacele incintei se întâlnesc cu corpul nu sunt doar sigilate; sunt prelucrate cu precizie-în acalea flăcării. Această cale permite gazelor fierbinți din explozia internă să scape, dar în acest proces, ele sunt forțate printr-un labirint atât de lung, îngust și răcit, încât până când ies în atmosfera exterioară, sunt suficient de reci.pentru a nu aprinde atmosfera periculoasă din jur.
Acesta este geniul designului: nu împiedică o aprindere internă; gestionează consecințele astfel încât acestea să devină inofensive.
2. Prevenirea aprinderii
Această abordare se concentrează pe eliminarea condițiilor care ar putea provoca o aprindere în primul rând.
Siguranță intrinsecă (Ex i):Acest design limitează energia electrică și termică din circuit la un nivel care este incapabil să aprindă atmosfera periculoasă specifică. Este adesea folosit pentru dispozitive cu putere redusă-, cum ar fi senzorii și instrumentele, dar principiul informează un design mai larg.
Încapsulare (Ex m):Componentele electrice care ar putea produce scântei sunt sigilate permanent (în ghivece) într-un compus de rășină.
Presurizare (Ex p):Carcasa este purjată în mod continuu cu aer sau gaz curat, inert, ținând atmosfera inflamabilă departe.
Decodificarea etichetei: înțelegerea metodelor de protecție
Pentru a selecta dispozitivul potrivit, trebuie să înțelegeți eticheta de certificare a acestuia. Iată o defalcare a unui cod tipic, de exemplu: Ex d IIB T4 Gb
| Segment de cod | Ce înseamnă | Exemplu de defalcare |
|---|---|---|
| Ex | Eeuropeanăxatmosferă plozivă (marca de certificare) | Ex |
| Metoda de protectie | Cum asigură siguranța dispozitivului. | d= Incintă ignifugă (de izolare) |
| Grupul de gaze | Gazele explozive specifice cu care dispozitivul este sigur de utilizat. | IIB= Potrivit pentru gaze precum etilena. |
| Clasa de temperatură | Temperatura maximă a suprafeței pe care o va atinge dispozitivul. | T4= Temperatura maximă Mai mică sau egală cu 135 de grade |
| Nivel de protecție a echipamentului (EPL) | Zona de utilizare prevăzută, bazată pe probabilitatea unei atmosfere periculoase. | Gb= Protecție ridicată, pentru Zona 1. |
De ce clasa de temperatură (T-Cod) este critică:
O suprafață fierbinte poate aprinde o atmosferă inflamabilă la fel de ușor ca o scânteie. Codul T- asigură că suprafața exterioară a dispozitivului de fixare nu va deveni o plită fierbinte. De exemplu, un rating T4 (135 grade ) este mai sigur pentru mai multe gaze decât un rating T3 (200 grade ).
Studiu de caz: Costul greșirii
Fundal:O fabrică de procesare a alimentelor de dimensiuni medii-care crea praf de amidon combustibil avea corpuri fluorescente standard în zona de ambalare. În timp ce instalația avea sisteme de colectare a prafului, s-au produs acumulări ocazionale pe corpurile de iluminat.
Incidentul:Un balast dintr-un corp de iluminat fluorescent standard a eșuat, supraîncălzindu-se. Căldura excesivă a aprins stratul de praf de amidon care se așezase pe partea superioară a corpului.
Consecința:Incendiul inițial a escaladat rapid, aprinzând praful din aer în instalație, ducând la o explozie secundară de praf. Rezultatul a fost daune materiale semnificative, o oprire completă a producției de luni de zile și, din fericire, în acest caz, doar răni minore din cauza unei evacuări rapide.
Lecția:Acesta a fost un dezastru care poate fi prevenit. Planta avea oLocație periculoasă (Clasa II, Diviziunea 2, pentru praf combustibil)dar a folosit iluminare standard neevaluată. Dacă ar fi instalat corpuri de iluminat clasificate pentru praf combustibil (de exemplu, cu o clasificare Ex t), sursa de aprindere ar fi fost conținută. Investiția inițială în echipamente adecvate ar fi reprezentat o fracțiune din costul daunelor și al întreruperii activității.
Revoluția cu LED-uri în iluminatul antideflagrant-
În timp ce corpurile tradiționale de iluminat-rezistente la explozie au folosit lămpi cu descărcare de-intensitate ridicată (HID) precum Halogenura metalică, tehnologia LED a devenit noul standard de aur. Iată de ce:
| Caracteristică | Dispozitiv HID tradițional | Dispozitiv modern cu LED-uri anti-explozie- |
|---|---|---|
| Eficiență energetică | Scăzut. Risipește multă energie sub formă de căldură. | Ridicat.Utilizează cu până la 70% mai puțină energie pentru aceeași lumină. |
| Temperatura de suprafață | Foarte sus. Un risc clar de aprindere. | Racor la atingere.În mod inerent mai sigur (de exemplu, T4, T5, T6). |
| Durată de viaţă | Scurtă (10.000-20.000 ore). Întreținere frecventă, costisitoare. | Lung (50.000-100.000 ore).Întreținere redusă drastic. |
| Durabilitate | Filamente fragile și sticlă. Sensibilă la vibrații. | Stare{0}solidă.Foarte rezistent la șocuri și vibrații. |
| Pornire/Oprire instantanee | Nu. Necesită o perioadă lungă de răcire-înainte de repornire. | Da.Lumină imediată și fără întârziere la repornire. |
Siguranța inerentă a LED-urilor-funcționarea lor rece și opțiunile de-acționare de joasă tensiune-se aliniază perfect cu obiectivele designului anti-explozie-, făcându-le alegerea superioară și cea mai durabilă.
Concluzie: Siguranța prin proiectare
O lampă antiexplozie-este o capodopera a ingineriei preventive. Nu este un obiect magic, indestructibil, ci un dispozitiv de siguranță meticulos proiectat și testat. Scopul său nu este să-și conțină propria distrugere, ci să fie un gardian pasiv și de încredere în medii în care o singură scânteie sau un moment de căldură excesivă poate duce la dezastru.
Înțelegerea „de ce” și „cum” din spatele acestor dispozitive este esențială pentru ingineri, managerii de siguranță și specialiștii în achiziții. Selectând dispozitivul de iluminat certificat corect-din ce în ce mai mult, un model LED robust și eficient-pentru locația periculoasă specifică, companiile fac mai mult decât să respecte reglementările. Ei investesc în siguranța continuă a personalului lor, protecția activelor lor și integritatea operațională a instalațiilor lor. Este o reamintire puternică că, în mediile cu-risc ridicat, siguranța reală este încorporată, de la zero și da, chiar până la becurile.
