Codul spectral al iluminatului camerei curate: protejarea proceselor fotochimice cu LED-uri chihlimbar
În domeniile la scară micron și nano-de producție de semiconductori, biofarmaceutice și inginerie chimică de precizie, rigurozitatea controlului mediului este o dată. Cu toate acestea, o variabilă de mediu adesea trecută cu vederea, dar critică esteaprinde. Lumina albastră ultravioletă și cu lungime de undă scurtă-inerentă iluminatului alb tradițional acționează ca un „contaminant” invizibil și ucigaș de proces pentrumateriale sensibile fotochimiccum ar fi fotorezistele, anumiți reactivi biologici și compușii fotosensibili. Pentru a contracara acest lucru, camerele curate moderne-de înaltă calitate au adoptat o strategie optică cheie:iluminare LED chihlimbar. Aceasta nu este pentru ambianță, ci pentru o schemă de protecție proiectată bazată pe un management precis al lungimii de undă.
Analiză comparativă: Strategii de spectru de iluminat pentru camerele curate
Pentru a înțelege în mod clar necesitatea iluminatului cu LED-uri chihlimbar, tabelul de mai jos compară performanța diferitelor soluții de iluminat în medii cu camere curate care implică materiale-sensibile la lumină.
| Tip de iluminare | Profil spectral tipic | Riscul principal pentru materialele fotochimice sensibile (de exemplu, fotorezist) | Impact asupra personalului | Evaluare generală și aplicații adecvate |
|---|---|---|---|---|
| Fluorescent tradițional/halogenură metalică | Spectru larg, continuu, bogat în lumină ultravioletă (UV) și albastră-violet. | Risc foarte mare. UV (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | Pâlpâire și strălucire perceptibile, contribuind la oboseala vizuală în timpul schimburilor lungi. | Nu este potrivitpentru zone de fotolitografie. Scurgerile UV și spectrul larg prezintă riscuri definitive ale procesului. |
| LED alb standard | Spectrul prezintă un vârf ascuțit în regiunea albastră (~450 nm), convertit în alb prin fosfor; emisie UV minimă. | Risc mediu spre ridicat. Deși practic lipsit de UV-, vârful albastru de-energie mare poate afecta totuși fotorezistele sensibile la anumite lungimi de undă, prezentând un risc incert. | Lumina este concentrată; controlul strălucirii depinde de designul dispozitivului de fixare. Produsele de-calitate scăzută pot ridica probleme legate de pericolul luminii albastre. | Potrivit pentru zonele-insensibile la lumină: asamblare, inspecție, ambalare. Necesită o validare riguroasă a compatibilității spectrale înainte de utilizare în stațiunile litografice. |

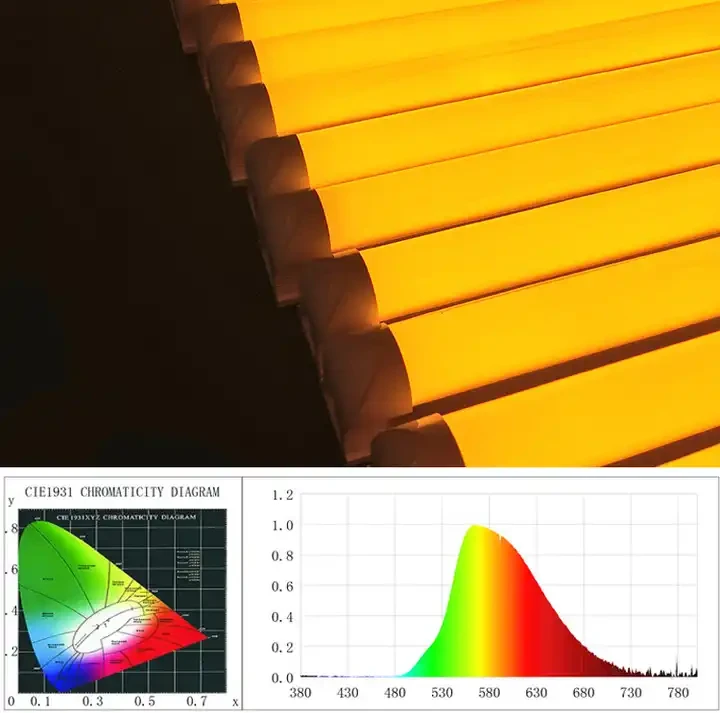

| LED chihlimbar (de exemplu, 590 nm) | Spectru îngust, vârf centrat în580-600nmregiune galben-chihlimbar, care filtrează practic toată luminasub 500 nm(albastru, violet, UV). | Risc foarte scăzut. Energia fotonică mai mică este insuficientă pentru a declanșa reacții fotochimice în majoritatea fotorezistenților și materialelor sensibile, oferind o „fereastră optică” sigură. | Lumina moale, reduce semnificativ strălucirea și expunerea la lumina albastră a retinei, reducând încărcarea vizuală în timpul sarcinilor prelungite. | Aplicația de bază: Locuri de fotolitografie, zone de acoperire/de depozitare fotorezist, laboratoare de fotosensibilitate biologică, zone de sinteză chimică de precizie. Soluția standard pentru protecțiemateriale sensibile fotochimic. |
| Sistem cu LED-uri cu spectru reglabil | Comutare programabilă între lumină albă și chihlimbar sau pe o gamă mai largă. | Risc controlat. Permite ajustarea dinamică în funcție de nevoile procesului: alb-CRI ridicat pentru sarcini vizuale în faze ne-sensibile; comutare instantanee la modul chihlimbar sigur pentru operațiuni sensibile. | Flexibilitate maximă, optimizează factorii umani pentru diverse sarcini. | Soluție{0}}perspectivă. Ideal pentru centrele de cercetare și dezvoltare sau liniile de producție flexibile cu fluxuri multiple de proces, echilibrând siguranța și eficiența. |
*Notă: fotorezistele au curbe de sensibilitate spectrală variate (de exemplu, linia g-, linia i-, KrF, ArF corespunzătoare diferitelor benzi UV), dar sunt sensibile universal la lumina cu lungime de undă scurtă-. Vârful de ~590 nm al LED-urilor chihlimbar este un compromis proiectatevita la maximbenzi de activare comune, oferind în același timp o iluminare vizuală adecvată.*
Analiză tehnică: Cum LED-urile chihlimbar creează o „barieră optică”
Fizica filtrării lungimii de undă
Reacțiile fotochimice sunt inițiate de energia fotonului (E=hc/λ). Lumina UV și albastră au lungimi de undă scurte și energie mare, suficientă pentru a rupe sau a forma legături chimice în materialele fotosensibile (de exemplu, generatoare de foto-acizi în fotorezist). Fotonii emiși deLED-uri chihlimbarîn jur590 nm have energy of about 2.1eV, far below the threshold (typically >3.0eV) necesare pentru a activa majoritatea fotorezistenților, prevenind fizic expunerea accidentală. Acest lucru creează în esență obarieră de siguranță specifică lungimii de undă-pentrumateriale sensibile fotochimicîn camera curată.
Avantajele inerente ale tehnologiei LED
Ca ailuminatul camerei curatesursă, LED-urile oferă beneficii înnăscute:
Spectru pur, controlabil: Materialele semiconductoare precise și tehnologia fosforului produc un spectru îngust de chihlimbar cufara radiatii UV sau IR.
Radiație termică scăzută: Eficiența ridicată a conversiei fotoelectrice înseamnă mult mai puțină căldură radiantă decât lămpile cu halogenuri metalice, reducând riscul de fluctuație a temperaturii piesei de prelucrat sau de degradare termică a materialului.
Durată lungă de viață și stabilitate: Durata de viață care depășește 50.000 de ore minimizează riscurile de contaminare cauzate de înlocuirea frecventă a dispozitivelor de fixare care ar putea încălca integritatea camerei curate.
Camera curată-Design adaptiv
Dedicatcorpuri cu LED pentru camera curata(de exemplu, trofferele încastrate, downlight-urile sigilate) nu sunt doar surse de lumină, ci fac parte din controlul contaminării:
Construcție Sigilată: Evaluat IP65 sau mai mare, prevenind eliberarea particulelor din componentele interne și permițând curățarea riguroasă.
Suprafețe netede, curățabile: Suprafețele sunt fără sudură și rezistente la dezinfectanții chimici.
Montare încasată: Instalat la nivel cuT-tavane cu grilă de barepentru a preveni acumularea de praf și turbulența aerului.
Considerații de implementare și cele mai bune practici
Când planificați oiluminat cu LED-uri chihlimbar pentru camera curatasistem, este necesară o abordare holistică:
Iluminare și uniformitate: Trebuie să respecte standardele (de exemplu, codurile de proiectare a camerelor curate), asigurând o iluminare suficientă și uniformă (de obicei 300-500 lux) pe planurile de lucru pentru sarcini de precizie.
Integrarea iluminatului de urgență: Iluminatul de urgență obligatoriu de siguranță-trebuie să fie proiectat independent, folosind și lungimi de undă ne-interferențe.
Dimmarea și controlul scenei: Iniluminare cu spectru reglabil pentru camerele curatesisteme, controalele accesului ar trebui să prevină trecerea neautorizată la moduri spectrale nesigure în zonele sensibile.
FAQ
Î1: Sunt toate fotorezistele sensibile doar la lumina UV? Lumina chihlimbar de 590 nm este absolut sigură?
R1: Nu. Cele mai multe fotoreziste sunt proiectate pentru benzi UV specifice (de exemplu, 365 nm i-line, 248nm KrF). Cu toate acestea, unele materiale avansate sau substanțe chimice de specialitate pot avea o sensibilitate extinsă în intervalul albastru-verde vizibil. Prin urmare,LED 590nmeste o strategie universală pentruatenuarea semnificativă a riscului. Pentru procese specifice, consultați furnizorul de materiale și conducețitestarea compatibilităţii spectrale.
Î2: Lucrul pe termen lung-sub lumină chihlimbar afectează judecata de culoare a unui operator?
A2: Da. Discriminarea corectă a culorilor este imposibilă sub lumina chihlimbar monocromatică. Soluțiile implică de obicei:
Zonarea: Limitați lumina pur chihlimbar la zonele critice de manipulare-materiale.
Lumină albă localizată: FoloseșteCorpuri LED cu spectru reglabilsau iluminat alb-CRI alb dedicat la stațiile de inspecție, asigurându-se că materialele sensibile sunt protejate în timpul utilizării.
Sisteme reglabile: Folosiți un sistem ambiental primar de culoare chihlimbar cu activabillumini de activitate cu LED alb-CRI ridicat.
Î3: Care este diferența dintre iluminarea cu LED-uri chihlimbar și „lămpile galbene”?
A3: „Lămpile galbene” tradiționale (de exemplu, vapori de sodiu sau lămpile cu filtre galbene) pot avea spectre impure cu emisie reziduală dăunătoare cu lungime de undă scurtă-, eficiență mai scăzută și redare slabă a culorilor. ModernLED-uri chihlimbarsunt solid-cu spectre proiectate cu precizie, asigurând nicio scurgere de energie în afara lungimii de undă țintă (de exemplu, 590 nm). Ele oferă o eficacitate, fiabilitate mai mare și sunt produse concepute pentru medii-standard înalte, cum ar fiinstalații de fabricare a semiconductoarelor.
Î4: Cum verificăm că un sistem de iluminat pentru cameră curată îndeplinește cerințele de siguranță fotochimică?
A4: Două măsurători cheie sunt esențiale:
Măsurarea radiației spectrale: Folosiți un spectrometru pentru a măsura distribuția spectrală a puterii în planul de lucru, confirmând iradierea în benzile sensibile ale materialului (de exemplu,<500nm) is below its safety threshold.
Verificarea scurgerilor de lumină ambientală: Asigurați-vă că nicio lumină externă cu spectre diferite (de exemplu, lumina zilei de la ferestre, lumină albă din zonele adiacente) nu se scurge în zona sensibilă, gestionată de obicei prin incinte și blocuri de aer adecvate.
Î5: Există soluții de compromis pentru modernizarea camerelor curate existente cu iluminare LED albă?
R5: Dacă înlocuirea completă a dispozitivului de fixare nu este fezabilă, luați în considerare acești pași-de atenuare a riscului:
Adăugați filtre optice: Instalați filtre cu trecere lungă-(de exemplu, 500nm tăiat-) peste corpurile de iluminat existente, deși acest lucru reduce eficacitatea și poate afecta managementul termic.
Ecranarea procesului: implementați o protecție strictă-la lumină pentru toate containerele de materiale sensibile și etapele procesului expuse.
Zonare și programare: concentrați operațiunile-sensibile la lumină în anumite zone/ori, folosind echipamente portabile de iluminat chihlimbar.
Cu toate acestea, pentru-stabilitatea și conformitatea procesului pe termen lung,instalarea unui sistem de iluminat dedicat camerelor curate cu LED chihlimbarrămâne soluția cea mai fiabilă și fundamentală.
Note și surse
Datele de sensibilitate spectrală Photoresist fac referire la fișe tehnice de la furnizori majori (de exemplu, JSR, TOK, Shin-Etsu).
Standardele de proiectare a iluminatului pentru camerele curate cerințele de referință în coduri precumStandarde de proiectare a camerelor curateși standardele relevante SEMI (International Equipment and Materials Semiconductor).
Caracteristicile spectrale LED și datele de siguranță fotobiologică de referință IEC 62471 și documentele tehnice relevante IESNA.
Principiul luminii cu lungime de undă scurtă-care afectează materialele fotochimice se bazează pe legile fundamentale ale fotochimiei (de exemplu, legea Stark-Einstein) și pe cercetări privind mecanismele de polimerizare foto-induse.
Cerințele structurale pentru corpurile pentru camerele curate se bazează pe o revizuire a specificațiilor de proiectare de la producătorii specializați de iluminat pentru camerele curate (de exemplu, Luft, Terra Universal).
