Ghid de instalare: bandă LED PX24500 RGB cu controler de perete
Instrumente și materiale de care veți avea nevoie:
Controler RGB PX24500
Controler de perete
Cabluri CAT5/Rețea
Cablu de alimentare cu 2 fire
Șurub-plat
Dispozitive de tăiat sârmă
Instrucțiuni-cu-pas cu pas:
Conectați banda RGB:
Slăbiți bornele controlerului PX24500.
Introduceți firele de la banda LED RGB în porturile corecte:
NegrulaV+
RoşulaR
VerdelaG
AlbastrulaB
Strângeți bornele pentru a fixa firele.
Conectați cablurile de alimentare:
Localizați bornele de intrare de alimentare pe PX24500.
Introduceți cablul de alimentare cu 2 fire în+ (pozitiv)şi– (Negativ)bornele și strângeți-le.
Pentru controlere multiple:Daisy-conectați cablurile de alimentare de la o unitate la alta. Asigurați-vă că rămâne un cablu liber pentru a vă conecta ulterior la sursa de alimentare principală.
Pregătiți cablul CAT5:

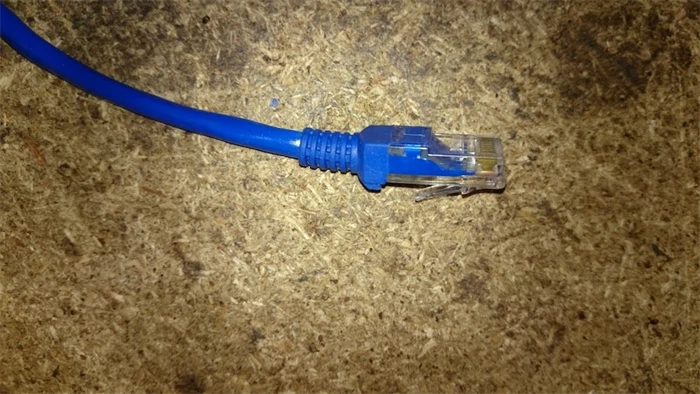

Luați un cablu CAT5 și îndepărtați conectorul de plastic de la un capăt pentru a expune firele individuale.
Conectați controlerul de perete:

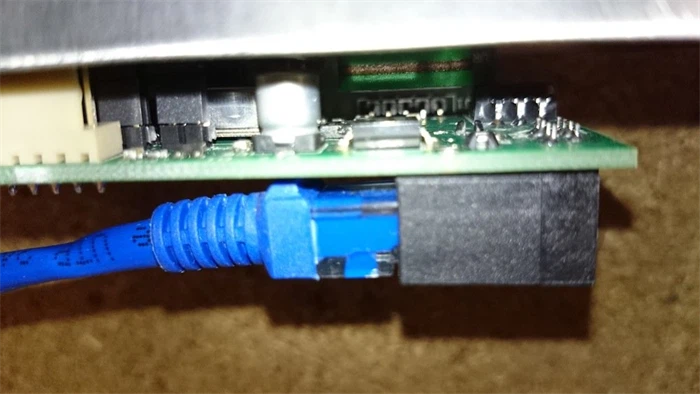

Introduceți capătul pregătit al cablului CAT5 în slotul desemnat de pe spatele controlerului de perete.
Conectați controlerul la pachetul de alimentare:
Conectați celălalt capăt al cablului CAT5 (de la controlerul de perete) la"Controlor"portul de pe PX24500.
Apoi, luați un al doilea cablu CAT5 și conectați-l la„Ieșire DMX”portul de pe PX24500.

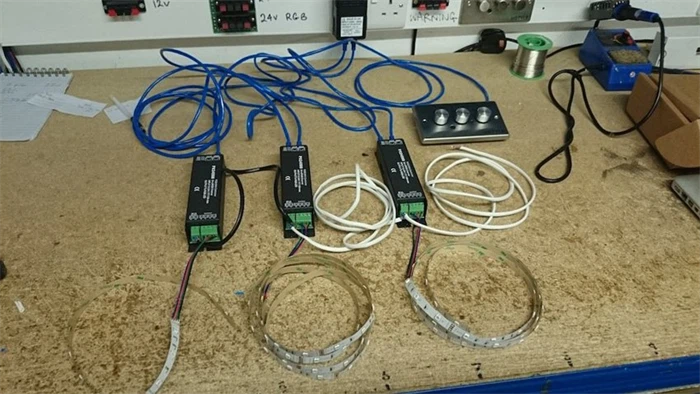

Daisy-Unități multiple în lanț (dacă este cazul):
Pentru a conecta unități suplimentare PX24500, rulați cablul CAT5 de la prima unitate„Ieșire DMX”lajos „DMX IN”portul de pe următoarea unitate.
Continuați acest lanț, cu unitatea finală din lanț având vârful gol"DMX OUT"port.
Porniți sistemul:
Conectați pachetul de alimentare PX24500 la o priză de alimentare.
În cele din urmă, conectați capătul liber al cablului de alimentare cu 2 fire la sursa de alimentare cu LED.
Finalizare:
Banda LED RGB ar trebui să se aprindă acum. Utilizați controlerul de perete pentru a selecta culorile, a schimba modurile și a ajusta iluminarea după preferințele dvs.
